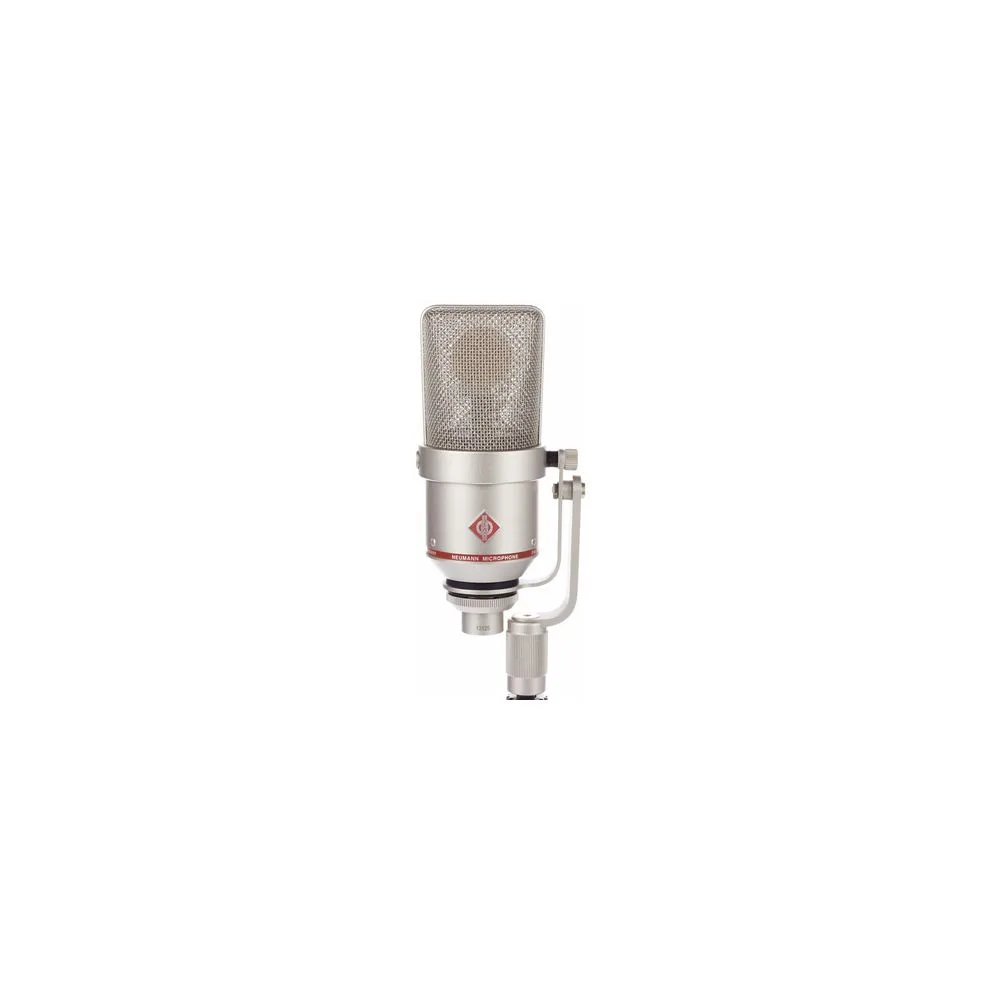

TLM170 R

Студийный микрофон

TLM 170 R стал первым микрофоном с ныне широко известной технологией fet-100. Он обеспечивает балансную трансформаторную развязку сигнала и высочайший уровень управляемости при исключительно низком собственном шуме.

Пять диаграмм направленности выбираются поворотным переключателем. В шестой позиции переключателя — «R» — диаграмму направленности можно переключать дистанционно с помощью сетевого устройства N 248 без применения специального кабеля.

Микрофон также оснащён переключаемым аттенюатором 10 dB для работы с очень высокими уровнями звукового давления и фильтром от ударных шумов с рабочей частотой 100 Hz.

Область применения

Конденсаторный микрофон TLM 170 R — это переключаемый микрофон с большой диафрагмой, отличающийся своими характеристиками передачи и разнообразными коммутационными возможностями. Он применяется в самых разных областях: в радиовещании, кино и телевидении, а также в полупрофессиональной сфере.

Диаграмму направленности можно переключать как непосредственно на микрофоне, так и дистанционно с помощью специального сетевого устройства.

Акустические свойства

Двойной диафрагменный капсюль в проволочной корзине микрофона обеспечивает особенно равномерные частотные характеристики для всех регулируемых диаграмм направленности. Это справедливо не только, как во многих случаях, для звука спереди, но и для звука, приходящего сбоку в угловом диапазоне более ±100°.

Таким образом, частотные характеристики диффузного поля вплоть до 10 kHz проходят параллельно кривым при 0°. На практике это касается звуковых составляющих, поступающих к микрофону косвенно через отражения в студии.

В результате реверберация вокруг записываемого микрофона не меняет своего тонального характера. Поскольку для получения указанных характеристик микрофона резонансные эффекты не применяются, импульсная характеристика микрофона превосходна. Это позволяет без искажений передавать все переходные процессы в музыке и речи. Капсюль установлен на упругом подвесе для защиты от структурного шума.

Диаграммы направленности

Помимо круговой, кардиоидной и восьмёрки, доступны также суперкардиоидная и широкая кардиоидная характеристики. Суперкардиоидная диаграмма — лучше, чем кардиоидная, — позволяет подавлять источники звука, расположенные справа и слева от записываемого объекта, тогда как широкая кардиоидная лучше всего подходит для передачи широко распределённых источников звука.

Дистанционное управление

Дистанционное управление диаграммой направленности с помощью сетевого устройства N 248 осуществляется путём изменения напряжения фантомного питания в диапазоне 48 V ± 3 V (соответствующий стандарт допускает диапазон ± 4 V).

В позиции переключателя «R» (= дистанционное управление) микрофон TLM 170 R оценивает абсолютный уровень напряжения фантомного питания и автоматически настраивается на соответствующую диаграмму направленности. Как и при обычной эксплуатации, используется стандартный 3-контактный микрофонный кабель; допустимая длина кабеля — до 300 m.

Электрические свойства

Аббревиатура TLM расшифровывается как «трансформаторный микрофон» (Transformerless Microphone). Традиционный выходной трансформатор в TLM 170 R заменён электронной схемой, которая — подобно трансформатору — обеспечивает хорошее подавление несимметричных помех. Таким образом, мешающие сигналы, воздействующие на балансную линию модуляции, подавляются в обычном порядке.

Работа со штативом

TLM 170 R оснащён боковым поворотным кронштейном для крепления на штативе, который эффективно защищает микрофон от низкочастотных механических вибраций с помощью встроенных резиновых элементов. При необходимости его можно снять или установить на другой стороне микрофона.

Для использования кабеля IC 4 (например, для подвески микрофона с потолка совместно с наклонным устройством MNV 87) поворотный кронштейн с держателем необходимо снять с микрофона. После этого у разъёма микрофона освобождается резьба для ввинчивания кабеля.

Фильтр и аттенюатор

Для предотвращения перегрузки входного каскада последующего усилителя на задней панели можно включить аттенюатор 10 dB.

Другой переключатель позволяет снизить частотную характеристику ниже 100 Hz для подавления низкочастотных помех.

Эксплуатационная надёжность

Поверхность капсюля вместе с мембранами находится на потенциале «земли» и поэтому нечувствительна к электрическим и атмосферным воздействиям, а также к загрязнениям.

• 5 диаграмм направленности: круговая, кардиоидная, восьмёрка, суперкардиоидная и широкая кардиоидная
• Дистанционное переключение с помощью N 48 R-2
• Цвет: никель
